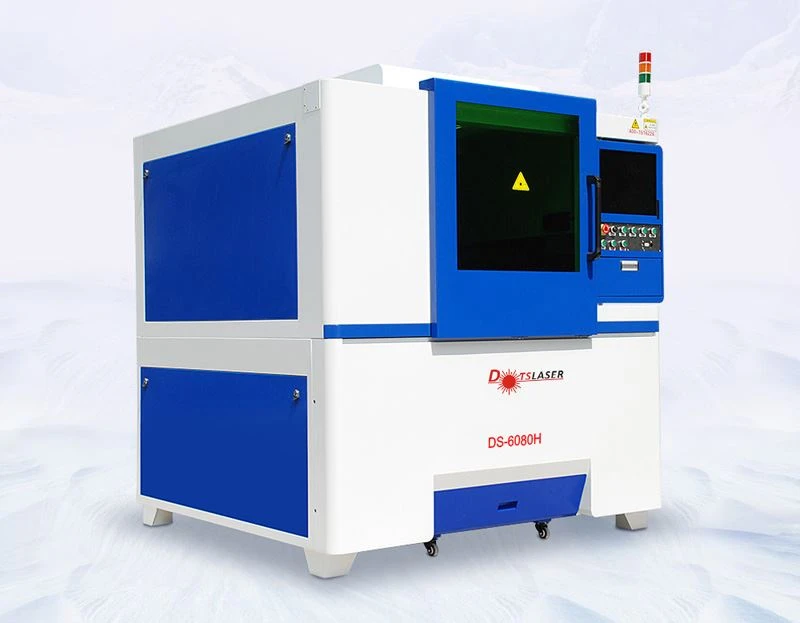

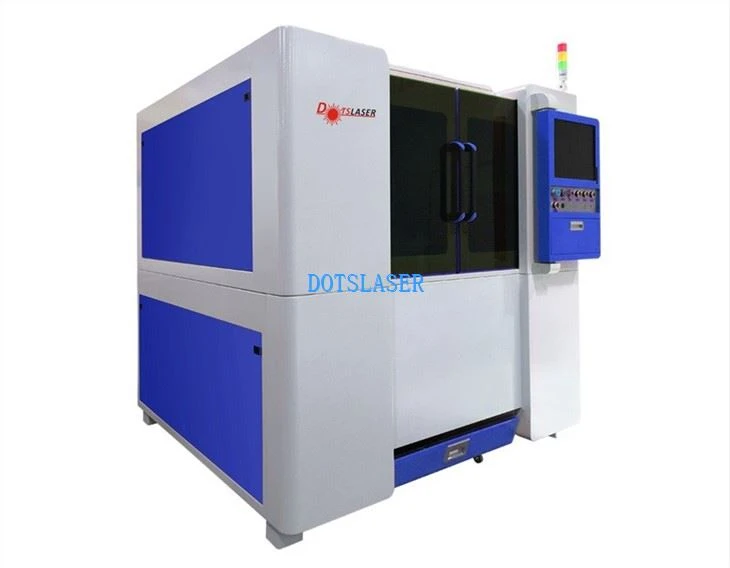

القطع بالليزر للوحة PCB
الحد الأقصى للقطع 6 مم من النحاس والألومنيوم.
مجال القطع اختياري.
مواد القطع واسعة، بما في ذلك النحاس والنحاس والألومنيوم والفولاذ المقاوم للصدأ ولوحة PCB، إلخ.
قوة الليزر: 1000 واط-3000واط
القطع بالليزر للوحة PCB
وصف المنتجات
يحتوي القطع بالليزر للوحة PCB على مجموعة واسعة من التطبيقات ويمكنه معالجة العديد من المواد مثل النحاس والألومنيوم والفولاذ المقاوم للصدأ والحديد وألواح PCB والمواد المغناطيسية. حجم التنسيق اختياري، ويمكن تخصيص الطول وفقًا لمتطلبات المعالجة الخاصة بالمستخدم. سرعة القطع سريعة، والتأثير سلس ومسطح، والشق ليس له أي ضغط ميكانيكي، وهو أملس ومسطح دون قص نتوءات.

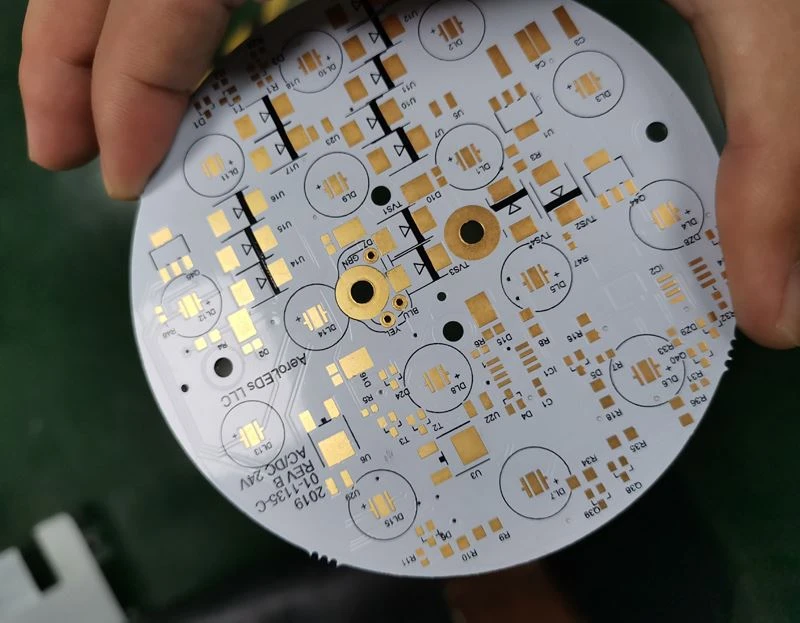

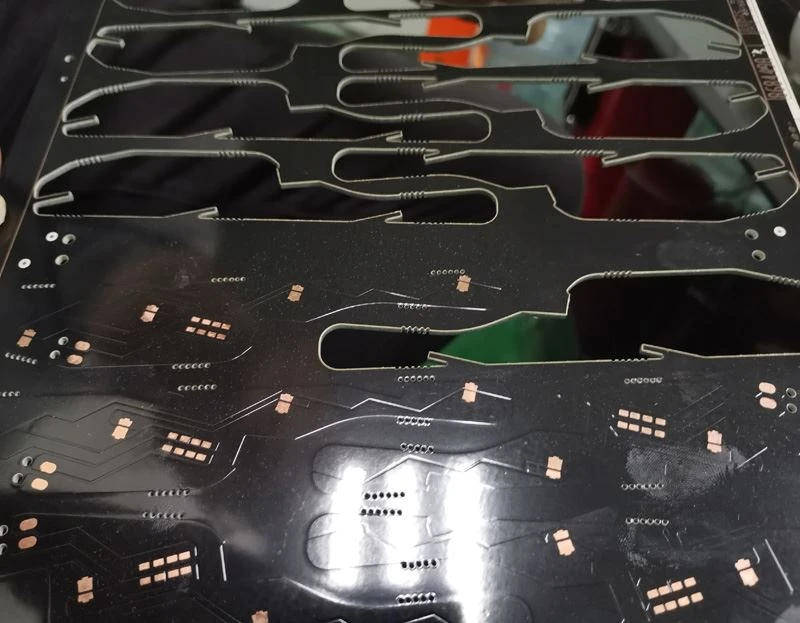

أولاً، دعونا نرى كيفية قطع لوحة PCB، لوحة الدائرة، لوحة الركيزة النحاسية والألمنيوم بواسطة نظام القطع بالليزر الدقيق.
الميزات والأداء
★ قاعدة من الرخام.
★ هيكل محرك مزدوج عملاق مغلق بالكامل.
★ نظام تهوية لحماية البيئة.
★ مكافحة الليزر مولد الألياف الليزرية العاكسة للغاية

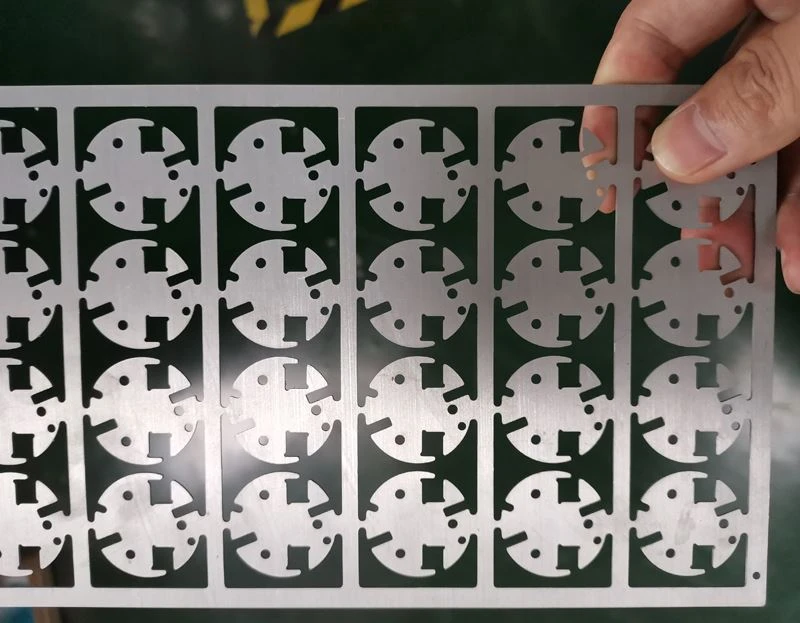

قطع الركائز النحاسية والألومنيوم ذات الحجم الصغير
★ سماكة القطع المستقرة للدفعة طويلة الأمد أقل من 6 مم، والحد من سماكة القطع لركائز النحاس والألومنيوم بـ 6 مم؛
★ حجم التنسيق اختياري، ويمكن تخصيص الطول وفقًا لمتطلبات المعالجة الخاصة بالمستخدم.
★ مجموعة واسعة من مواد المعالجة، لا يمكنها معالجة النحاس والألومنيوم فحسب، بل يمكنها أيضًا معالجة الفولاذ المقاوم للصدأ والحديد وألواح ثنائي الفينيل متعدد الكلور والسبائك المختلفة وما إلى ذلك.
المعلمة الفنية
| نموذج | دي إس-60680ح |
| قوة الليزر | 1000 واط/1500 واط/2000 واط/QCW750W |
| الطول الموجي لليزر | 1070±10 نانومتر |
| نطاق القطع | 600 مم * 800 مم (النطاق الآخر قابل للتخصيص) |
| عرض خط القطع | 0.05~0.15 ملم (يعتمد على المادة) |
| سمك القطع | أقل من أو يساوي 3 مم / 6 مم (الألومنيوم والنحاس) |
| سرعة القطع | 5000-20000مم/دقيقة (يعتمد على المادة) |
| دقة القطع | ±0.02 مم |
| قطع ضغط الهواء | 1.2-2.8Mpa (ينصح بالنيتروجين عالي الضغط) |
| استهلاك الطاقة المقدر | 10 كيلو واط/18 كيلو واط |
| مزود الطاقة | تيار متردد 220 فولت/60 أمبير، 380 فولت/40 أمبير |
| تبريد | تبريد الماء |
| بيئة العمل | لا يوجد مصدر اهتزاز، تهوية جيدة، درجة الحرارة 10 ~ 38 درجة |
| البعد | الطول 1820 ملم * العرض 1750 ملم * الارتفاع 1950 ملم |
| وزن | 1800 كجم |
مقدمة موجزة لنظام قطع لوحة PCB

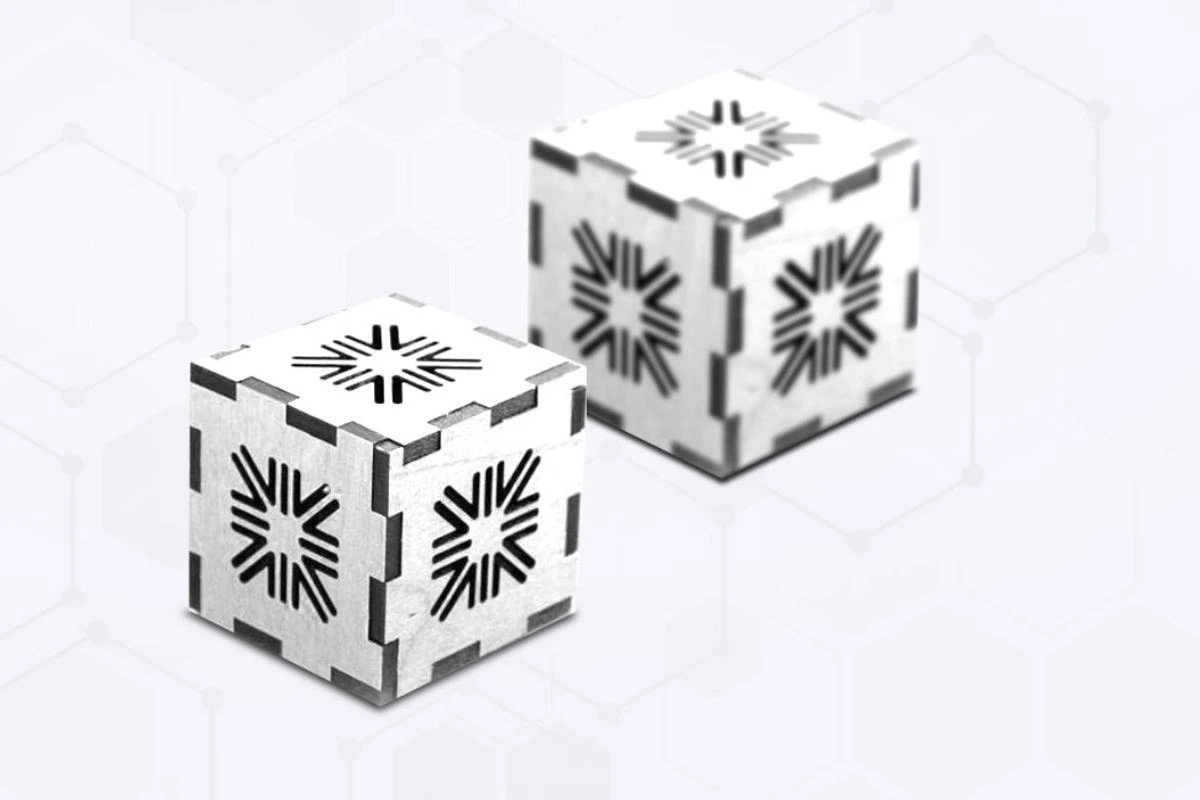

التماس القطع الضيق، وتشوه لوحة صغيرة
★ القطع بالليزر لديه منطقة صغيرة متأثرة بالحرارة وتشوه لوحة صغيرة
★ قطع التماس: {{0}}.05~0.15 ملم
★ سرعة القطع بالليزر سريعة، ولا يوجد أي إجهاد ميكانيكي في القطع.
★ دقة معالجة عالية، تكرار جيد، عدم حدوث ضرر لسطح المادة ★ الدقة: ±0.02mm

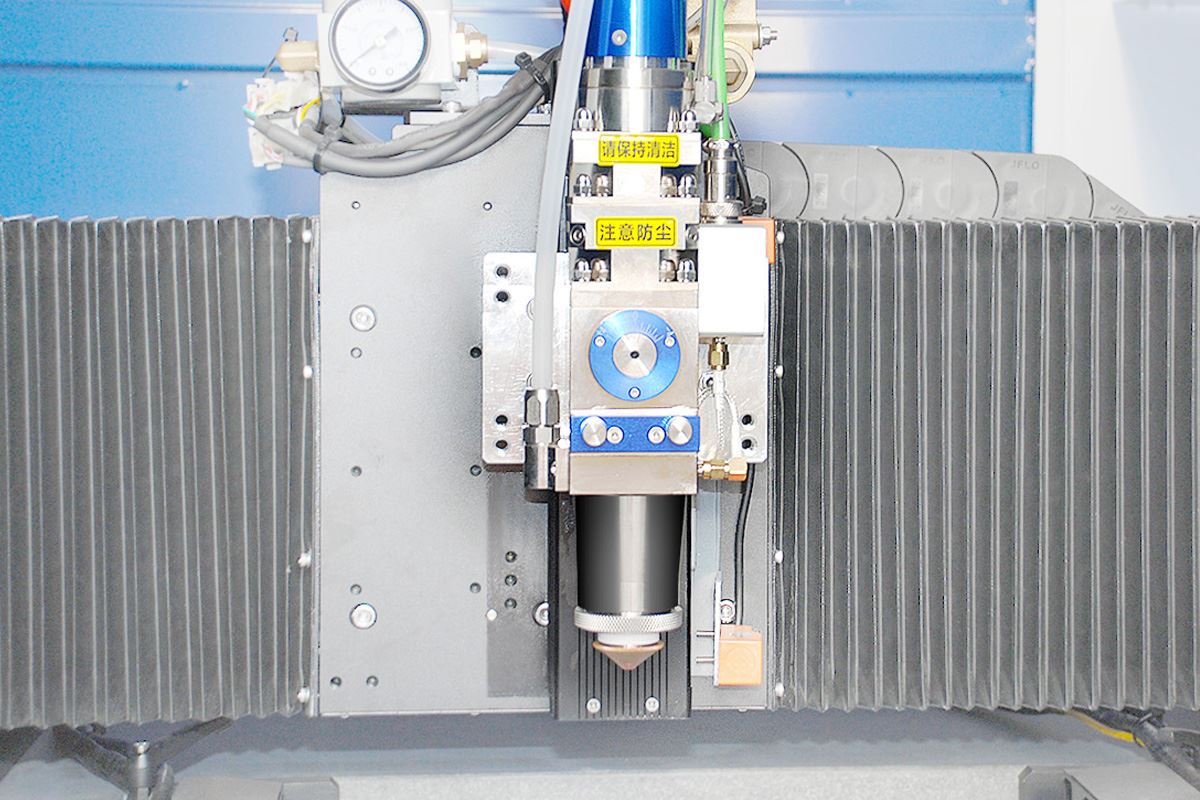

يتم تحسين مسار القطع تلقائيًا
★ متوافق مع تنسيقات ملفات متعددة، مثل DXF، جربر.
نظام الحماية النشط
حماية ضد الاصطدام
★يتم الاحتفاظ برأس القطع وسطح القطع على مسافة آمنة في جميع الأوقات. وفي الوقت نفسه، تحتوي على وظيفة إيقاف اللمس لتقليل خطر الاصطدام.
حماية السفر الذكية
★ الكشف تلقائيًا عن نطاق تشغيل الأجزاء المتحركة، وعندما يكون هناك خلل، سيقدم النظام تعليقات حساسة ويأمر بالتوقف على الفور، مما يضمن سلامة المعدات.
نظام إنذار ذكي.
★الفحص الذاتي للمعدات، وعرض إنذار غير طبيعي على الواجهة الرئيسية، وتقليل المخاطر الخفية وتحسين كفاءة التحقيق في خلل المعدات.
