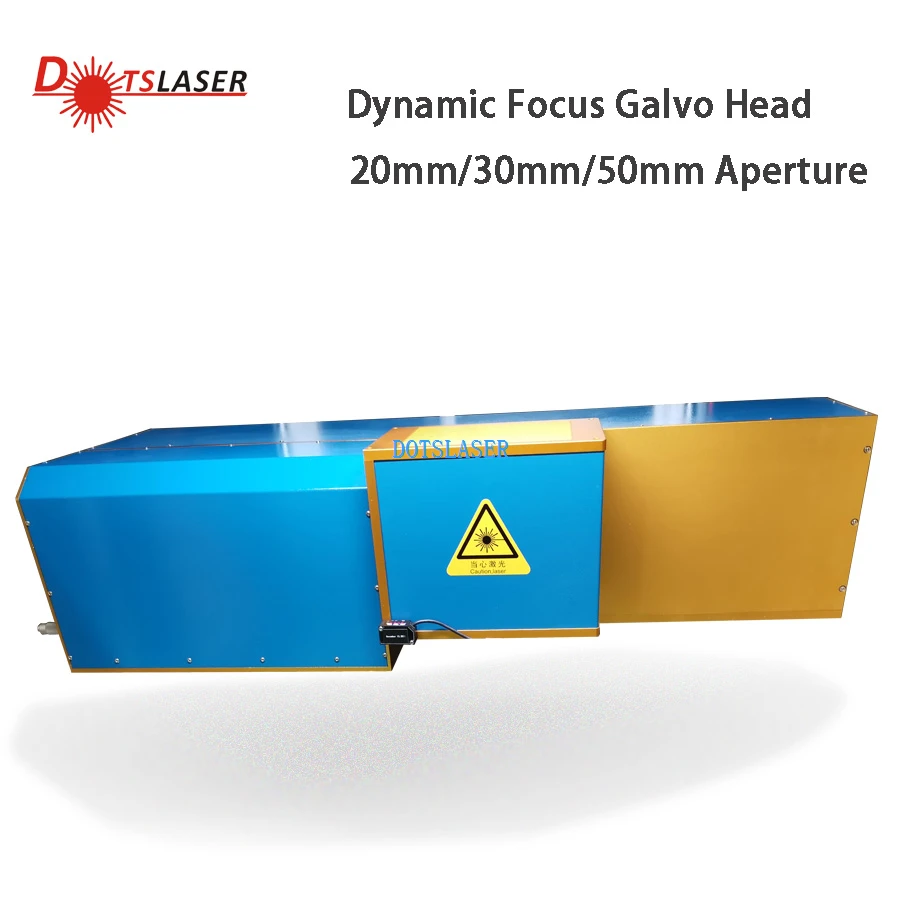

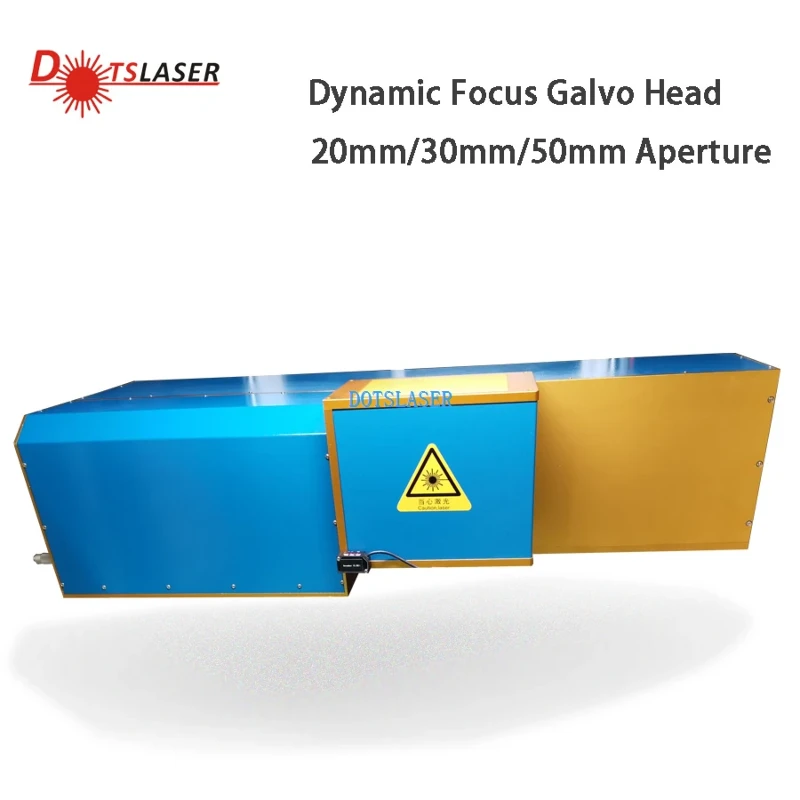

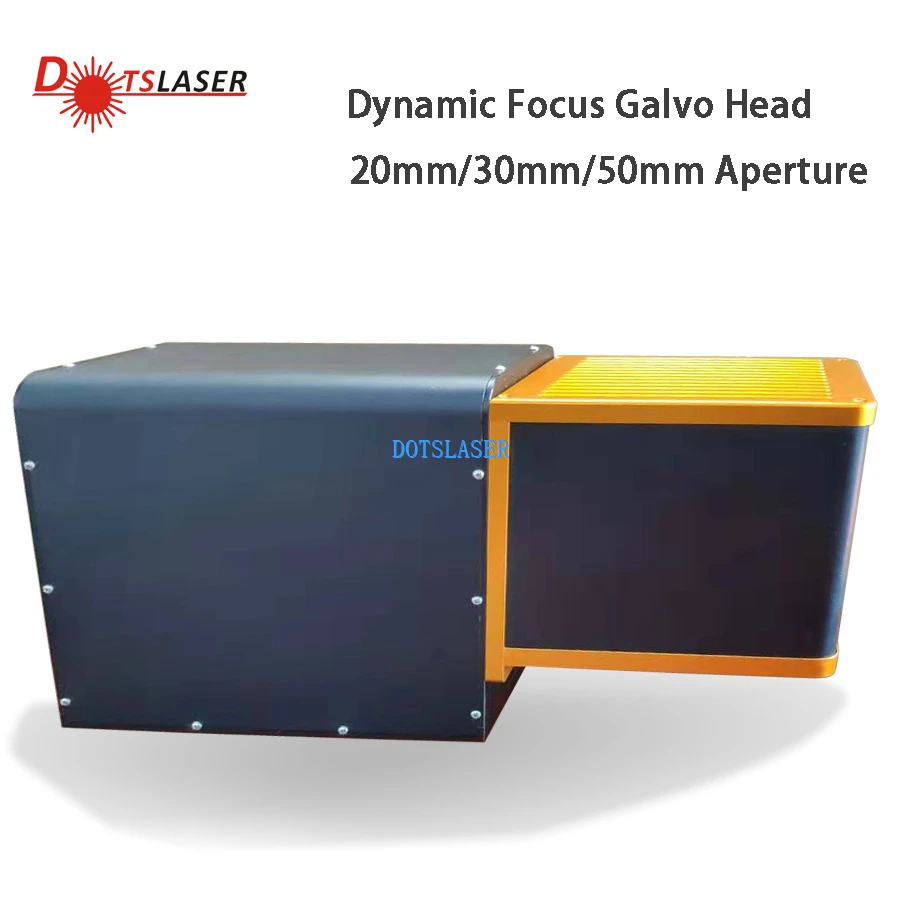

رأس المسح الضوئي ليزر CO₂
رأس المسح الضوئي ليزر CO₂
وصف المنتجات
يعد Co₂ Laser Scan Head ، المعروف أيضًا باسم ماسح جلفو أو ماسح جلفانومتر ، مكونًا رئيسيًا في أنظمة علامات أو نقش بالليزر CO₂. وهي مسؤولة عن إعادة توجيه شعاع الليزر بدقة على المادة المحفورة بالمرايا السريعة والتحريك بدقة. تم تصميم هذه الماسحات الضوئية خصيصًا للعمل مع الليزر CO₂ ، والتي تُستخدم بشكل شائع لتمييز مواد ونقش مثل الخشب والأكريليك والزجاج والورق والجلد والمزيد.
تتكون رؤوس المسح الضوئي ليزر CO₂ من المكونات الرئيسية التالية:
محركات الجلفانومتر
تتحكم هذه المحركات في موضع المرايا عن طريق تحويل الإشارات الكهربائية إلى حركة ميكانيكية. تتيح محركات الجلفانومتر عالية الجودة حركات سريعة ودقيقة ، مما يؤدي إلى سرعات نقش أسرع وتحسين الدقة.
المرايا
المرايا الموجودة في رأس المسح هي المسؤولة عن التفكير وتوجيه شعاع الليزر على المادة. يجب أن تكون مصنوعة من مادة تعكس إلى حد كبير لأطوال موجية ليزر CO₂ ، عادةً مع طلاء ذهبي أو عازل ، من أجل الحفاظ على مستويات الطاقة المرتبطة بأشعة الليزر CO₂.
عدسة
تكون العدسة الموجودة داخل رأس المسح مسؤولة عن تركيز شعاع الليزر بدقة على المادة ، مما يؤدي إلى علامات أو نقوش نظيفة ودقيقة. تمكننا هذه التقنية من إنشاء تصميمات جميلة ومعقدة على مجموعة واسعة من المواد بكل سهولة ودقة.
السيطرة على الإلكترونيات
تسهل إلكترونيات التحكم بشكل فعال التواصل بين المكونات الحيوية لنظام علامات الليزر مثل ماسح جالفو ومصدر الليزر وبرنامج التحكم.
يتميز رأس المسح الضوئي بالليزر CO₂ بانجراف منخفض ، ودقة عالية تحديد المواقع ، وعملية موثوقة ومستقرة ، مع أداء إجمالي ممتاز. يمكن أن تستوعب عدسات مختلفة من الأطوال الموجية ومستويات الطاقة ، ويمكن أن تلبي معظم متطلبات التطبيق ، مما يضمن استقرار النظام على المدى الطويل.
يخضع رأس المسح الضوئي ليزر CO₂ إلى فحص صارم للمواد ويستخدم عملية تصنيع ناضجة. نظام المرآة المتذبذب هو نظام تحكم عالي الدقة وعالي السرعة يتكون من لوحة قيادة ومحرك متذبذب عالية السرعة ، ويستخدم بشكل رئيسي لعلامة الليزر ، ونقش الليزر الداخلي ، والتحكم في الإضاءة على المسرح ، واللكم بالليزر ، والمزيد. إنه يتميز بمدى علامات قابل للتعديل ، ووقت استجابة سريع ، وسرعة علامات عالية ، وأداء ختم جيد للمسار البصري. يجب أن تحافظ المقالة على نغمة إيجابية وتجنب المحتوى السلبي.
معلمات المنتجات
| نوع الليزر | 10600NM RF CO2مصدر الليزر |
| مجال العمل | 300 × 300 مم ~ 1200 × 1200 مم |
| حجم شعاع الإدخال | 2.5 ~ 10mm |
| x & y محاور المرايا حجم الفتحة | 20mm/30mm/50mm |
| سرعة وضع علامة على السرعة | أقل من أو يساوي 8 ، 000 mm/s |
| سرعة تحديد المواقع | 1 00 ، 00mm/s |
| سرعة الكتابة | 125 سي ب |
| وقت استجابة الخطوة (1 ٪ من الحجم الكامل) | 940الولايات المتحدة |
| وقت استجابة الخطوة (10 ٪ من الحجم الكامل) | 1500 دولار أمريكي |
| تتبع وقت الخطأ | أقل من أو يساوي 440us |
| خطأ ودقة | الخطي 99.9 ٪ |
| التكرار (RMS) | ＜ 8μrad |
| كسب خطأ | ＜ 5MRAD |
| صفر الإزاحة | ＜ 5MRAD |
| انجراف طويل الأجل على مدار 8 ساعات | ＜ 0. 5mrad |
| انجراف النطاق | ＜ 40ppm/ درجة |
| صفر الانجراف | ＜ 15μrad/ درجة |
| تفاصيل التغليف | تصدير العلبة الخشبية أو وفقًا لمتطلباتك |
| ضمان | 1 سنة |
| خدمة ما بعد البيع المقدمة | الدعم عبر الإنترنت |
|
القوة والإشارة
|
|
| جهد المدخلات | ± 24VDC |
| تصنيف التيار | 4A |
| إشارة واجهة | |
| رقمي | xy 2-100 |
| زاوية مسح الآلات | ± 12.5 درجة |
عند اختيار رأس مسح ليزر CO₂ ، فكر في عوامل مثل سرعة المسح والدقة وحجم الفتحة بناءً على المتطلبات المحددة لمشروعك. بالإضافة إلى ذلك ، يعد التوافق مع نظام الليزر وبرنامج التحكم ضروريًا للتشغيل السلس. أخيرًا ، يمكن أن يضمن اختيار علامة تجارية ذات سمعة طيبة أن يضمن الجودة والموثوقية وطول العمر لنظام علامات أو نقش ليزر CO₂.
رأس CO₂ Laser Scan ، يعد ملحقًا مهمًا لآلة علامات الليزر ، والتي تتمتع بخصائص كفاءة عالية في رسم الخرائط ، ودقة رسومية جيدة وعدم تشويه ، مما يحسن إلى حد كبير من جودة وسرعة وضع علامة الليزر. يحقق مستوى جديدًا من سرعة المسح وكرر دقة تحديد المواقع. نحن نحسن بدقة ونقوم بتشغيل جميع المكونات البصرية لضمان أفضل جودة التركيز ومعلمات العملية المستقرة.
1. ضمان الجودة وخدمة ما بعد البيع
يجب أن تكون فترة الضمان للمعدات 12 شهرًا منذ استخدام الجهاز من قبل العملاء ، ويتم الانتهاء من التثبيت والتصحيح ويتم قبول الجهاز من قبل Demander. يعلق Dotslaser أهمية كبيرة على عمل خدمة المنتج بعد البيع ، بمجرد تسليم المنتج إلى المستخدم ، أنشأت الشركة على الفور ملف خدمة المستخدم بعد البيع ، وتتبع حالة استخدام منتج المستخدم بشكل منتظم وحلها وإجابة جميع تلقى مشاكل المستخدم معلومات إخطار المستخدم حول فشل المعدات ، يمكن للعمال في الشركة تقديم استجابة سريعة في غضون ساعتين. إذا كان من الصعب استكشاف توجيهات الهاتف ، فيمكن للموظفين الفنيين لشركتنا الوصول إلى موقع العميل في غضون 24 ساعة لتقديم الدعم.
2. التثبيت وتصحيح الأخطاء
قبل تثبيت الجهاز ، سيقدم لك مصنعنا ملف تثبيت هيكل أساسي ، والحاجة الجيدة إلى تسليم أسبوعين لك هناك ، وسيصل مهندسو Dotslaser إلى موقعك ويفحص الجهاز مرة أخرى. Comfirm جميع الشروط تلبي متطلبات التثبيت والتكليف من المعدات ، وسوف تنقل المعدات في الوقت المناسب. يبلغ وقت التثبيت والتكليف من المعدات حوالي خمسة أيام عمل ، ويتصل الأيام الثلاثة الأولى باستخدام النظام ، ويتم تشغيل النظام بعد مشروع الخدمة. سيقوم المهندس بتدريب المشغلين المؤهلين على إجراءات الصيانة الأساسية وخصائص التشغيل العامة للمعدات في اليومين المقبلين
3. دعم الخدمة
إذا كان هناك أي مشكلة مع أي جزء من النظام خلال فترة الضمان ، فإن مهندسي الخدمة المدربين تدريباً جيداً على استعداد لتوفير مكالمة الهاتف المحمول أو بدء الخدمة في الموقع ، إذا كان الجهاز لديه أي مشكلة خلال فترة الضمان ، يرجى الاتصال بنا مباشرة !
