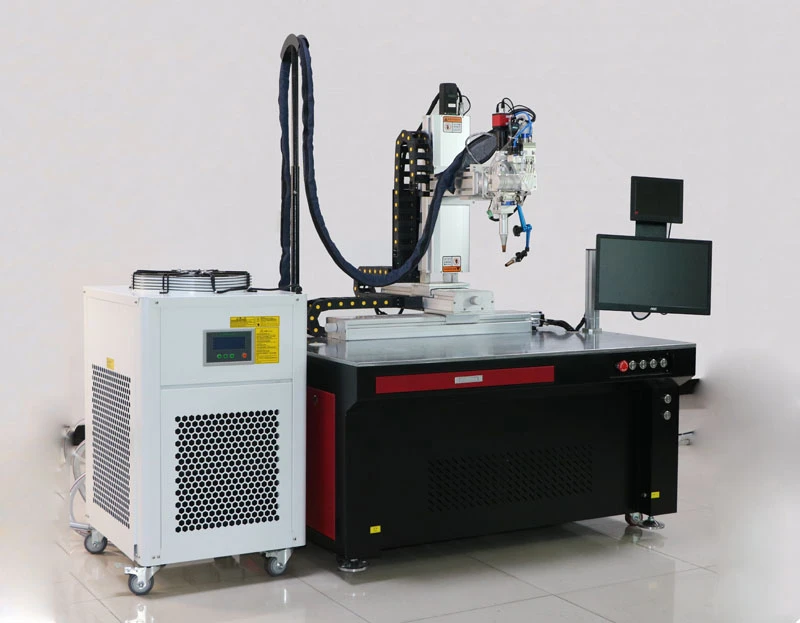

نظام اللحام بالليزر المستمر
نظام اللحام بالليزر المستمر
وصف المنتجات
نحن متحمسون لتقديم نظام اللحام المستمر بالليزر الخاص بنا، وهو عبارة عن تقنية متطورة مصممة لتوفير حلول لحام فعالة ودقيقة وعالية الجودة لمجموعة واسعة من المواد والتطبيقات. هذا النظام المتقدم مناسب تمامًا لصناعات مثل السيارات والفضاء والإلكترونيات والطب وغيرها.
الميزات الرئيسية
سرعات لحام عالية
تشغيل عالي السرعة، مما يسمح لك بدمج المواد بسرعة وتحقيق إنتاج فعال دون التضحية بجودة اللحام أو دقته.
الدقة والجودة

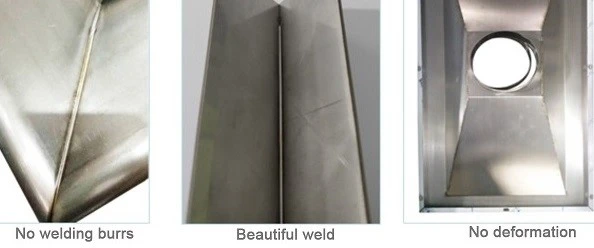

الحد الأدنى من المناطق المتأثرة بالحرارة (HAZ) والتشوه الحراري المنخفض في قطع العمل، مما يؤدي إلى لحام دقيق ونظيف وعالي القوة.
توافق المواد المتنوعة
الفولاذ المقاوم للصدأ والألومنيوم والنحاس وحتى بعض المواد البلاستيكية. هذا التنوع يجعلها مناسبة لمختلف الصناعات والتطبيقات.
الحد الأدنى من الصيانة وطول العمر
صيانة منخفضة وتم تصميم المكونات من أجل المتانة. الحد الأدنى من التكلفة، يساعد على إطالة عمر النظام، مما يوفر أداءً موثوقًا ومستقرًا.
الأتمتة والتكامل
يمكن دمج النظام بسهولة في خطوط الإنتاج وهو متوافق مع أنواع مختلفة من عمليات الأتمتة.
واجهة سهلة الاستخدام
يتيح البرنامج سهل الاستخدام وواجهة المستخدم البديهية للمشغلين إدخال معلمات اللحام وإدارة الملفات الشخصية ومراقبة عملية اللحام.
المعلمات الفنية لنظام اللحام بالليزر المستمر
|
طراز الجهاز |
DSLW-1000W-GXLX |
DSLW-1500W-GXLX |
DSLW-2000W-GXLX |
|
نوع الليزر |
ليزر الألياف الضوئية |
||
|
الطول الموجي لليزر |
1080 نانومتر ± 5 نانومتر |
||
|
الوضع الرياضي |
مستمر/التعديل |
||
|
ضبط التردد |
1000 هرتز |
||
|
نطاق التركيز |
150-250ملم اختياري |
||
|
قطر الألياف الأساسية |
50-100أم |
||
|
طول الألياف |
10m |
||
|
الطريقة الطيفية |
التحليل الطيفي للطاقة الدقيق أو التحليل الطيفي الزمني عالي السرعة |
||
|
وضع الضوء |
QCW/PWM/CW |
||
|
نظام التصويب وتحديد المواقع |
ضوء أحمر |
||
|
لحام رأس البندقية |
WXS-ND15 |
||
|
القوة المقدرة |
3.5 كيلو واط |
4.8 كيلو واط |
7.5كيلوواط |
|
قوة التبريد للمبرد |
1.5P |
||
|
طريقة التبريد تبريد الماء درجة الحرارة المحيطة |
20 درجة -40 درجة |
||
|
الجهد االكهربى |
220 فولت ± 5 فولت 50 هرتز/40 أمبير |
||
|
الأبعاد/الوزن الصافي |
الكمبيوتر المضيف: 600 × 1200 × 1200 مم |
243 كجم |
|
|
المبرد : 550 ×550 ×850 ملم |
80كجم |
||
تطبيقات المنتجات
تصنيع وإصلاح السيارات
عملية التشكيل، عملية الطلاء، عملية خط التجميع وعملية التفتيش.
01
مكونات الفضاء الجوي
شفرات التوربينات والمكونات الهيكلية وألواح الطائرات
02
تصنيع الالكترونيات
لوحات الدوائر والموصلات والمبيت
03
إنتاج الأجهزة الطبية
الأدوات الجراحية، الغرسات، الأطراف الصناعية.
04
تصنيع وتصنيع المعادن بشكل عام
تجميعات الصفائح المعدنية، وأنظمة الأنابيب، والأدوات
05
صناعة صحية
الصمامات، المحملات، المخفضات، وصلات أنابيب المياه، صناعة البطاريات: حزم البطاريات، أقطاب بطاريات الليثيوم،
06
صناعة إطارات النظارات
الفولاذ المقاوم للصدأ وسبائك التيتانيوم ومواد أخرى لإبزيم النظارات واللحام الدقيق للإطار الخارجي والمواضع الأخرى،
07
صناعة الأجهزة
غلاية، كوب ماء، دافعة، وعاء من الفولاذ المقاوم للصدأ، صمام ثنائي، سبائك الألومنيوم، مستشعر، مقبض الباب، رف، بطارية الهاتف المحمول، إلخ.
08
لماذا تختارنا؟
استمتع بالأداء القوي والدقة التي يتمتع بها نظام اللحام بالليزر المستمر الخاص بنا وقم بتحويل عمليات التصنيع والإنتاج لديك.
من فضلك لا تتردد في الاتصال بنا إذا كان لديك أي استفسارات، أو بحاجة إلى مزيد من المعلومات، أو ترغب في تحديد موعد للعرض التوضيحي. ارفع مستوى عمليات اللحام لديك وحقق نتائج فائقة من خلال نظام اللحام بالليزر المستمر المتقدم.
حل وقفة واحدة
فريق محترف
جودة عالية
الميزات التقنية الرئيسية والعروض

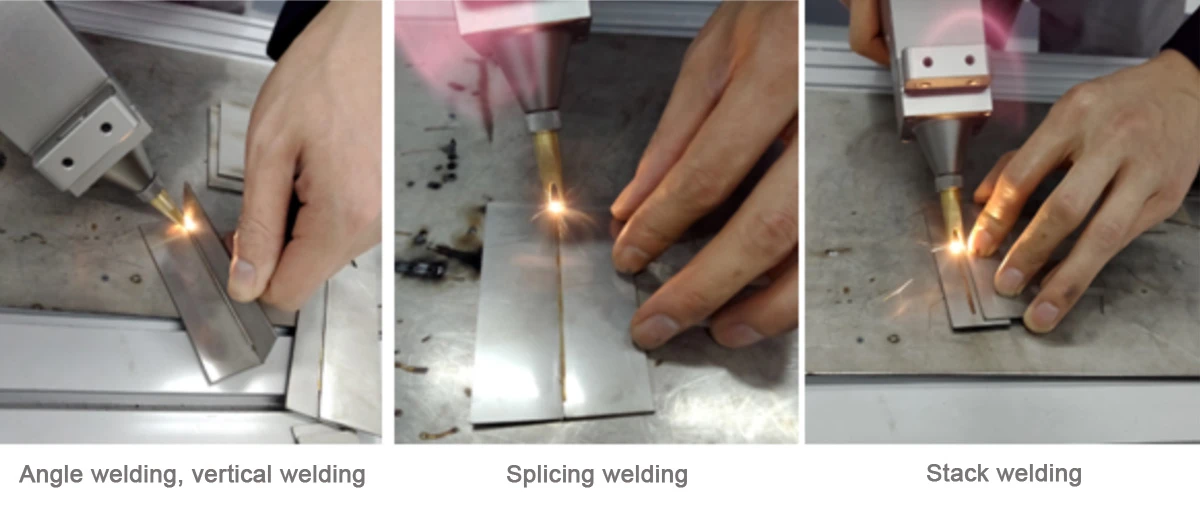

 1. نظام التحكم هو نظام تحكم احترافي رباعي المحاور مصمم للحام بالليزر. إنه يتمتع بتحكم قوي في الكمبيوتر وسهل البرمجة والتصحيح والصيانة. يمكنها إكمال لحام البقعة الأوتوماتيكي أو شبه الأوتوماتيكي، اللحام التناكبي، لحام الغرزة، ولحام الختم. لحام الخطوط المستقيمة والأقواس والمسارات التعسفية؛ |
| 2. النظام بسيط وموثوق في التشغيل، وسهل التحكم، وسهل التشغيل، وسهل التعلم، وسهل الفهم وسهل الاستخدام للمستخدمين؛ |
| 3. مُجهزة بطاولة عمل أوتوماتيكية ذات محور 3-، وطاولة عمل كبيرة جدًا، ووحدة محرك ثنائية المحور للمنصة XY، والمحور Z يعتمد محرك فرامل متوقف عن التشغيل، ويمكن تجهيزه بعمود دوار عندما يحين الوقت. بالنسبة للمنتجات ثلاثية الأبعاد ذات الشكل الخاص، يمكنها تحقيق اللحام بالليزر ثلاثي الأبعاد والسرعة والعمر الطويل والدقة العالية. |
| 4. يمكن دمج تركيبات الأدوات الآلية المخصصة مع خطوط التجميع وأجهزة الاستشعار الكهروضوئية والتركيبات الهوائية ومجموعات أخرى للمعالجة الأوتوماتيكية الكاملة لتحقيق الإنتاج الضخم للمنتجات. |
| 5. يمكنها إجراء تقسيم الوقت أو تقسيم الطاقة، ومناسبة للتطبيقات في مناسبات المعالجة المختلفة، وتطبيقات المعالجة متعددة المحطات، ويمكن استخدامها على نطاق واسع في اللحام بالليزر مثل اللحام النقطي، واللحام المستمر، وصناعات المعالجة المرنة. |
| 6. دعم إخراج الألياف الضوئية متعدد القنوات لتحسين كفاءة اللحام وتوفير تكلفة المعدات وتقليل مساحة الاحتلال. يمكنك اختيار عدة ألياف ضوئية لإخراج الضوء في الوقت المناسب، أو لإخراج الضوء في نفس الوقت وفقًا للاحتياجات، أو أي مزيج من الاثنين، بحيث يمكن تنفيذه. توفر المعالجة المتزامنة متعددة الحزم والمعالجة متعددة المحطات الظروف اللازمة للحام أكثر دقة؛ |
| 7. بعد مرور الليزر عبر الألياف الضوئية، تصبح البقعة أكثر تجانسًا واستقرارًا، مما يحسن جودة اللحام. بعد تركيز شعاع الليزر، يمكن الحصول على بقعة صغيرة، وكثافة الطاقة عالية، ويمكن وضعها بدقة. يمكن تطبيقه على اللحام التجميعي لقطع العمل الصغيرة والصغيرة في الإنتاج الآلي الضخم. |
| 8. هيكل ومبدأ العمل لكل مكون |
التقنيات الرئيسية للمنتج

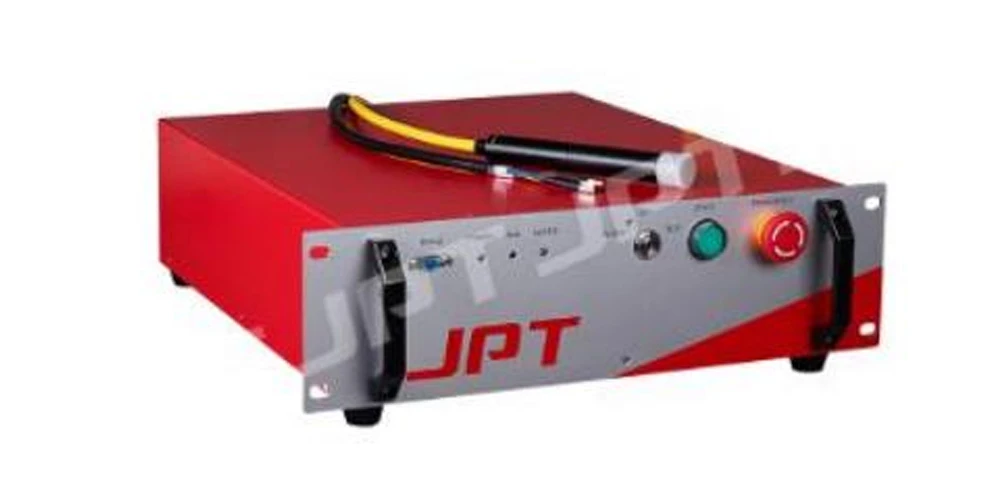

مصدر الليزر المستمر للألياف

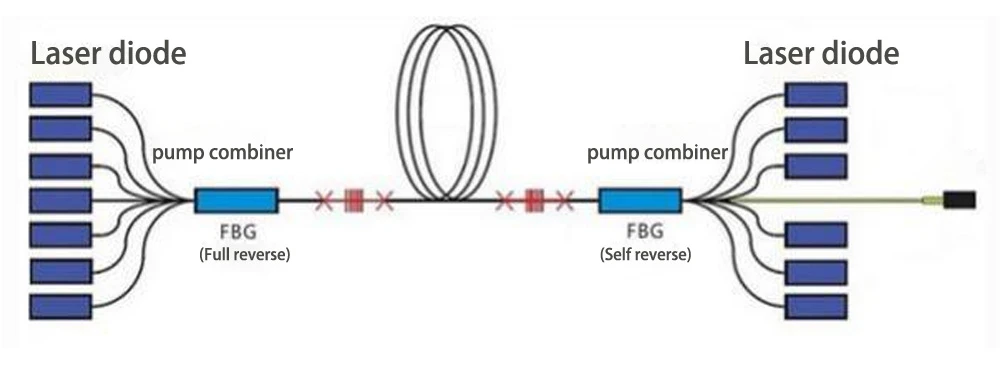

1)يتكون مصدر ليزر الألياف بشكل أساسي من مصدر المضخة، وقارنة التوصيل، والألياف النادرة المطلية بالأرض، وتجويف الرنين والمكونات الأخرى.
يتكون مصدر المضخة من واحد أو أكثر من صفيفات الصمام الثنائي الليزري عالية الطاقة. يقترن ضوء المضخة المنبعث منها بالألياف النادرة المخدرة بالأرض كوسيط كسب من خلال هيكل مضخة خاص، ويتم امتصاص الفوتونات عند الطول الموجي للمضخة بواسطة وسط الألياف المخدر.
2) الأدوات
لتنظيف موصل الألياف الضوئية، تحتاج إلى تنظيف المعدات التالية:
أ. قفازات مطاطية خالية من البودرة أو مهود الأصابع
ب. قطعة قماش للتنظيف من الألياف الضوئية خالية من الوبر ومسحات قطنية
c. Absolute ethanol, namely alcohol (optical grade, purity >99.5%)
الهواء المضغوط (بدون زيت، بدون ماء)
د. مجهر
5. مصدر الضوء (مصباح يدوي أو مؤشر الهاتف المحمول)
يحتوي صندوق التحكم بالليزر الفريد أيضًا على ثلاثة أوضاع لإخراج الضوء: QCW (شبه مستمر)، PWM (نبض)، وCW (مستمر).
سطح التوصيل أكثر اندماجًا وله مظهر أكثر سلاسة.
عدسة واقية من نوع الدرج للاستبدال السريع والسهل.
بالنسبة للأنابيب 4 6% ومدخل ومخرج الماء، من الضروري التأكد من أن مرآة التركيز داخل جسم البندقية تضمن درجة حرارة معينة لجعل تأثير اللحام أكثر استقرارًا.
فوهة الأرجون:يمكنها أكسدة سطح اللحام من أي زاوية، مما يجعل سطح اللحام أكثر سلاسة
وأكثر جمالا.
مصباح الإضاءة:استخدم ضوءًا أزرقًا لجعل الصورة أكثر وضوحًا وتسهيل تحديد المواقع
ملاحظة.
الصيانة واستكشاف الأخطاء وإصلاحها
فحص وتنظيف موصلات الألياف الضوئية أمور تحتاج إلى الاهتمام:
قبل استخدام موصل الألياف الضوئية لليزر، يرجى التحقق من الحالة النظيفة ودرجة تلف العدسة الواقية. سيؤدي استخدام موصل ألياف بصرية مترب أو تالف إلى حدوث أضرار جسيمة لليزر.
لا تتحمل شركة Dotslasr Laser أي مسؤولية عن تلف الليزر الناتج عن استخدام موصلات ألياف غير نظيفة. إذا تم العبث بموصل الألياف بشكل خاص، فلن يتمتع المنتج بعد ذلك بحقوق ضمان Dotslasr.
يرجى ارتداء قفازات خالية من المساحيق أو منتجات تنظيف أسرة الأطفال في بيئة صحية. في حالة تلف موصل الألياف بسبب التشغيل غير السليم أو استخدام إجراءات تنظيف أو مواد كيميائية غير صحيحة، فلن توفر شركة DOTSLaser ضمانًا. عند التنظيف، يجب أن يكون تركيز الإيثانول المطلق أكبر من 99.5%.
قوانغتشو Dotslaser المحدودة. هي مؤسسة ذات تقنية عالية متخصصة في تطوير وتصنيع آلات لحام القوالب بالليزر وآلات وضع العلامات بالليزر وآلات القطع بالليزر وآلات اللحام بالليزر الأوتوماتيكية وآلات اللحام بليزر الألياف وغيرها من المعدات. تمتلك الشركة فريقًا محترفًا للبحث والتطوير والإنتاج والمبيعات، وجمع أنواعًا أخرى من تكنولوجيا معدات الليزر ذات العلامات التجارية، من خلال الابتكار والتحسين المستمر، أصبحت شركة مصنعة ممتازة في صناعة الليزر.
تنتشر معدات الليزر DOTSLASER في جميع أنحاء البلاد. نحن نلتزم بمبدأ "الجودة تفوز بالسوق، والنزاهة تبني العلامة التجارية"، ونسعى جاهدين لتحقيق المصداقية بالجودة، والبقاء على قيد الحياة بالمصداقية، والفوائد مع الإدارة، والتطوير مع الفوائد، ونحن ملتزمون أيضًا بتطوير المنتجات وتحسين الجودة وتحسينها. نظام الخدمة، وما إلى ذلك، لتزويد العملاء بخدمات أكثر اكتمالا وعالية الجودة.
01
جودة عالية
قوة المصنع المتكاملة لدعم جميع أنواع تخصيص الآلات، مع قاعدة ورقية، وقاعدة زجاجية، والأدوات الجراحية، والفضاء.
02
المعدات المتقدمة
لدينا مصنع إنتاج آلة الوسم بليزر الألياف المهنية ، آلة الوسم بالليزر للأشعة فوق البنفسجية ، آلة القطع بالليزر وآلة اللحام بالليزر ، إلخ.
03
فريق محترف
يمتلك مصنعنا بائعين محترفين ومصممي الآلات، ويقدمون أفضل الخدمات للعملاء.
04
خدمة مخصصة
مبدأ عملنا هو: "العميل أولاً، الجودة أولاً، السمعة أولاً". رضا العملاء هو أعظم قوة دافعة لدينا.
عينات

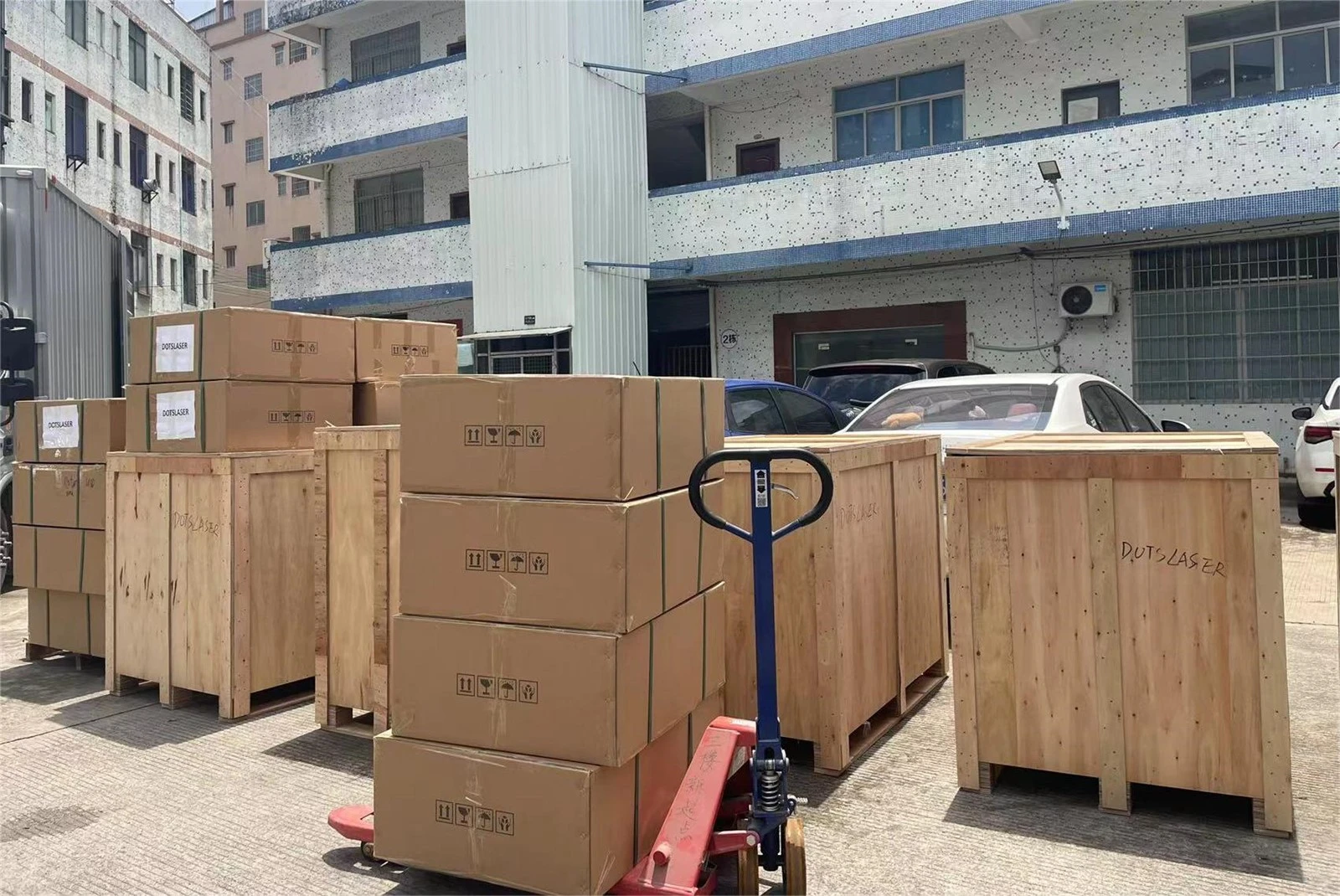

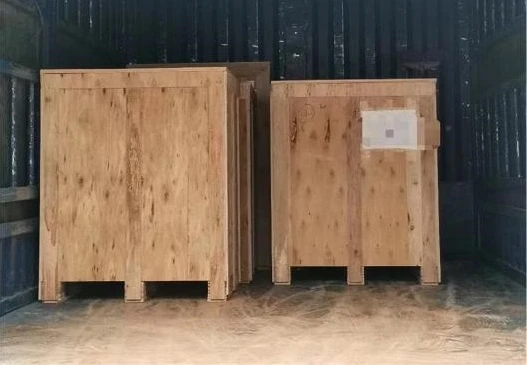

الشحن والحزمة
الصيانة اليومية
● بعد الانتهاء من العمل، تأكد من نظافة الأرضية. ثم قم بتنظيف الجهاز بما في ذلك سطح الجهاز، وحالة النظام البصري، وسطح الشاشة، وطاولة العمل، وما إلى ذلك.
● يرجى إيقاف تشغيل كل جزء ومصدر الطاقة الرئيسي عندما يكونان نظيفين.
● افحص العدسة بانتظام بحثًا عن الغبار. عندما تصبح نظيفة، استخدم الصوف القطني الذي يحتوي على أكثر من 95% من الكحول الطبي للمسح في اتجاه عقارب الساعة من منتصف العدسة. عندما تحتاج إلى تحريك الجهاز لتجنب الصدمات. تحقق من كابل التوصيل وفقًا لقائمة الكابلات.
1. ضمان الجودة وخدمة ما بعد البيع
يجب أن تكون فترة ضمان المعدات 12 شهرًا منذ استخدام العملاء للمعدات، واكتمال التثبيت والتصحيح وقبول المعدات من قبل الطالب. تعلق Dotslaser أهمية كبيرة على عمل خدمة ما بعد البيع للمنتج، بمجرد تسليم المنتج إلى المستخدم، تقوم الشركة على الفور بإنشاء ملف خدمة ما بعد البيع للمستخدم، وتتبع حالة استخدام منتج المستخدم بانتظام، وحل جميع الأسئلة والإجابة عليها مشاكل المستخدم، تلقي معلومات إخطار المستخدم حول فشل المعدات، ويمكن لعمال الشركة تقديم استجابة سريعة في غضون ساعتين. إذا كان من الصعب استكشاف الأخطاء وإصلاحها بواسطة التوجيه الهاتفي، فيمكن للموظفين الفنيين في شركتنا الوصول إلى موقع العميل في غضون 24 ساعة لتقديم الدعم.
2. التثبيت والتصحيح
قبل تثبيت الماكينة، سيقدم لك مصنعنا ملف تثبيت الهيكل الأساسي، ويحتاج الأمر إلى أسبوعين للتسليم إليك هناك، وسيصل مهندسو Dotslaser إلى موقعك ويفحصون الماكينة مرة أخرى. تأكد من أن جميع الشروط تلبي متطلبات التثبيت والتشغيل للمعدات، وسيتم نقل المعدات في الوقت المناسب. تبلغ مدة تركيب وتشغيل المعدات حوالي خمسة أيام عمل، وتكون الأيام الثلاثة الأولى متصلة باستخدام النظام، ويكون النظام جاهزًا للعمل بعد مشروع الخدمة. سيقوم المهندس بتدريب المشغلين المؤهلين على إجراءات الصيانة الأساسية وخصائص التشغيل العامة للمعدات في اليومين المقبلين
3. دعم الخدمة
إذا كانت هناك أي مشكلة في أي جزء من النظام خلال فترة الضمان، فإن مهندسي الخدمة المدربين جيدًا في Dotslaser على استعداد لتقديم مكالمة هاتفية أو بدء الخدمة في الموقع، وإذا واجه الجهاز أي مشكلة خلال فترة الضمان، فيرجى الاتصال بنا مباشرة !
