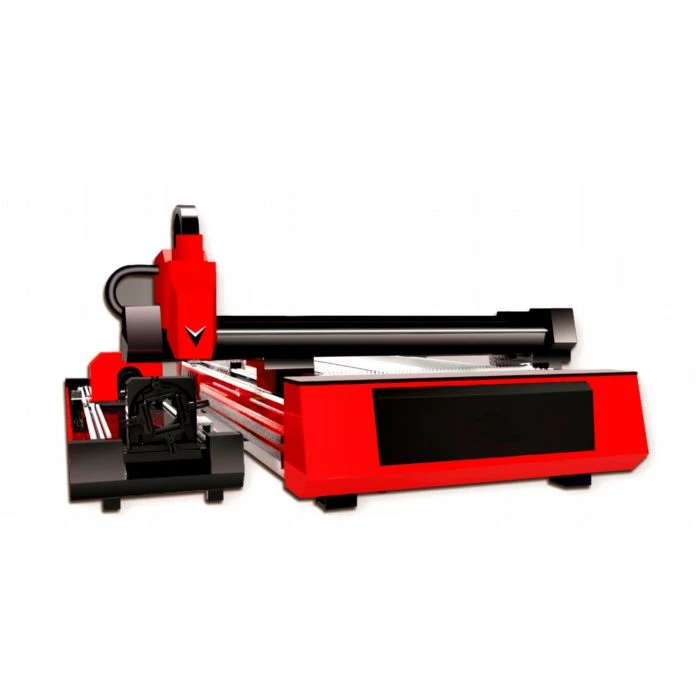

يتكون نظام آلة القطع بالليزر عمومًا من مولد ليزر ، ومكون نقل شعاع (خارجي) ، ومنضدة عمل (أداة آلية) ، وخزانة تحكم رقمية بالكمبيوتر الصغير ، ومبرد ، وجهاز كمبيوتر (أجهزة وبرامج).
1) جزء الآلة الرئيسي من أداة الآلة: جزء الآلة من آلة القطع بالليزر ، الجزء الميكانيكي الذي يدرك حركة المحاور X ، Y ، و Z ، بما في ذلك منصة عمل القطع. يتم استخدامه لوضع قطعة العمل المراد قطعها ويمكن تحريكها بشكل صحيح ودقيق وفقًا لبرنامج التحكم ، وعادةً ما يتم تشغيلها بواسطة محرك مؤازر.
2) مولد الليزر: جهاز يولد مصدر ضوء الليزر. لغرض القطع بالليزر ، باستثناء بضع مناسبات حيث يتم استخدام ليزر الحالة الصلبة YAG ، يستخدم معظمهم ليزر غاز ثاني أكسيد الكربون مع كفاءة تحويل ضوئي كهربائية أعلى وطاقة خرج أعلى. نظرًا لأن القطع بالليزر يتطلب جودة شعاع عالية ، فلا يمكن استخدام جميع أنواع الليزر للقطع. يعد وضع Gaussian مناسبًا لأقل من 1500 وات ، ولليزر ثاني أكسيد الكربون بوضع منخفض الترتيب 100W-3000W ، والوضع المتعدد فوق 3000W.
3) المسار البصري الخارجي: مرآة انكسارية ، تستخدم لتوجيه الليزر في الاتجاه المطلوب. من أجل منع مسار الحزمة من التعطل ، يجب حماية جميع المرايا بغطاء واقي ، ويجب إدخال غاز واقي من الضغط الإيجابي النظيف لحماية العدسة من التلوث. ستقوم مجموعة من العدسات ذات الأداء الجيد بتركيز شعاع بدون زاوية تباعد في بقعة صغيرة بشكل لا نهائي. بشكل عام ، يتم استخدام عدسة ذات طول بؤري 5.0 بوصة. تستخدم العدسة مقاس 7.5 بوصة فقط للمواد السميكة> ؛ 12 مم.
4) نظام التحكم العددي: التحكم في أداة الآلة لتحقيق حركة المحور X ، Y ، Z ، وكذلك التحكم في طاقة خرج الليزر.
5) مزود الطاقة المنظم: متصل بين الليزر وأداة آلة CNC ونظام إمداد الطاقة. تلعب دورًا رئيسيًا في منع التداخل من شبكات الطاقة الخارجية.
6) رأس القطع: يشمل بشكل أساسي أجزاء مثل التجويف ، حامل العدسة المركزة ، عدسة التركيز ، المستشعر السعوي وفوهة الغاز المساعدة. يتم استخدام جهاز قيادة القطع لقيادة رأس القطع للتحرك على طول المحور Z وفقًا للبرنامج ، ويتكون من محرك مؤازر ومسمار أو ترس وأجزاء نقل أخرى.
7) طاولة التشغيل: تستخدم للتحكم في عملية عمل جهاز القطع بالكامل.
8) مبرد الماء: يستخدم لتبريد مولد الليزر. الليزر هو جهاز يحول الطاقة الكهربائية إلى طاقة ضوئية. على سبيل المثال ، يكون معدل تحويل ليزر غاز ثاني أكسيد الكربون بشكل عام 20٪ ، ويتم تحويل الطاقة المتبقية إلى حرارة. يزيل ماء التبريد الحرارة الزائدة للحفاظ على عمل مولد الليزر بشكل طبيعي. يقوم المبرد أيضًا بتبريد عاكس مسار الضوء الخارجي ومرآة التركيز لأداة الماكينة لضمان جودة نقل الحزمة المستقرة ومنع تشوه العدسة أو كسرها بشكل فعال بسبب درجة الحرارة الزائدة.
9) أسطوانات الغاز: بما في ذلك آلة القطع بالليزر التي تعمل بأسطوانات الغاز المتوسطة وأسطوانات الغاز المساعدة ، وتستخدم لتكملة الغاز الصناعي لتذبذب الليزر وتزويد الغاز الإضافي لرأس القطع.
10) ضاغط الهواء ، خزان تخزين الهواء: توفير وتخزين الهواء المضغوط.
11) مجفف تبريد الهواء ، مرشح: يستخدم لتزويد الهواء النظيف والجاف لمولد الليزر ومسار الشعاع للحفاظ على المسار والعاكس يعملان بشكل طبيعي.
12) مجمع غبار التهوية: يستخرج الدخان والغبار المتولد أثناء المعالجة ، وإجراء معالجة الترشيح ، بحيث يلبي تفريغ غاز العادم معايير حماية البيئة.
13) آلة تفريغ الخبث: قم بإزالة بقايا الطعام والخردة الناتجة أثناء المعالجة.
